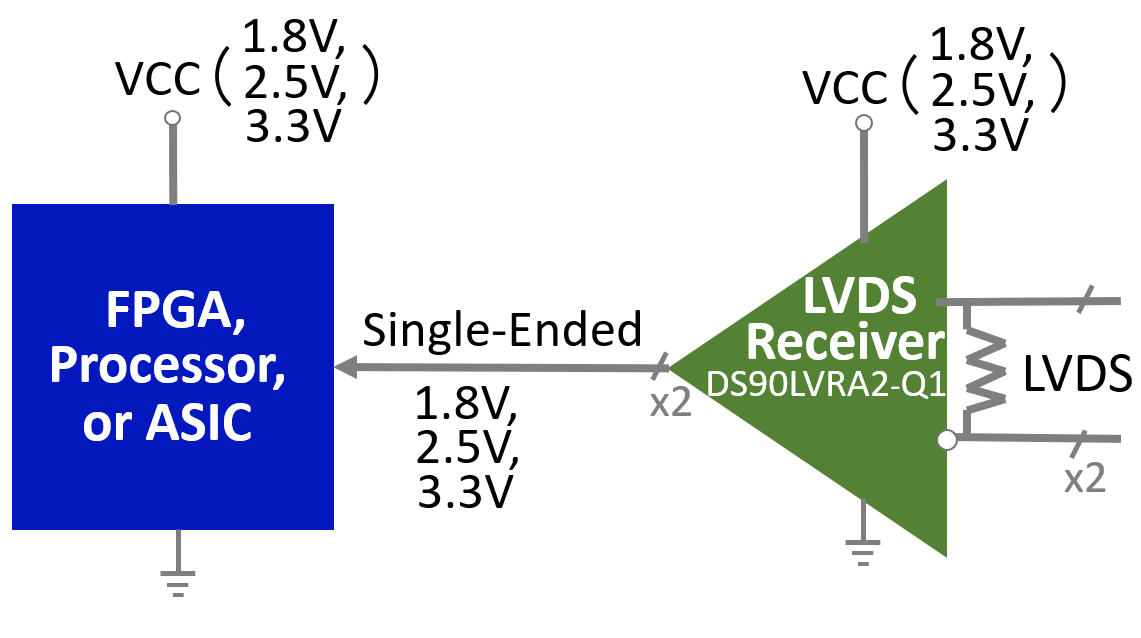

低电压差分信号 (LVDS) 接口通常集成到数据处理平台（例如现场可编程门阵列 (FPGA)）内部。这些平台采用尺寸较小的 CMOS 工艺进行开发，降低了内核电源和输入/输出 (I/O) 通道的电压要求。这些 I/O 要求由 LV（低电压）前缀指定的较低电压标准定义。例如，单端 5V CMOS 信号现在具有较低电压 (LVCMOS) 类型，例如 3.3V、2.5V、1.8V 和 1.2V。尺寸更小的工艺受到限制，无法支持整个 LVDS 标准，因此需要外部 LVDS 接收器解决方案。本应用简报重点介绍了 DS90LVRA2-Q1，这是一种支持低至 1.8V I/O 电压的外部 LVDS 接收器解决方案。

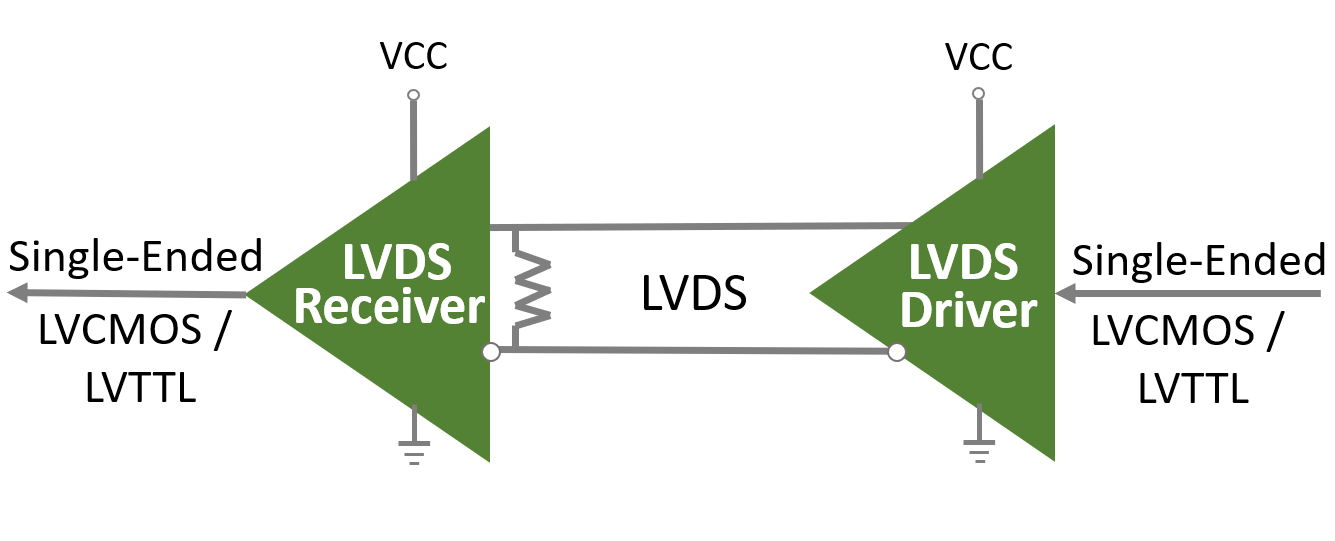

点对点 LVDS 拓扑

LVDS 是一种差分物理 (PHY) 层协议，仅使用毫瓦功耗即可提供千兆位的数据吞吐量。点对点 LVDS 应用包含 LVDS 驱动器，该驱动器在通过 100Ω 电阻器端接的总线介质上提供恒定的 3.5mA 驱动电流。LVDS 接收器根据总线终端上 ±350mV 的正或负电压摆幅确定高或低数据位。LVDS 驱动器可将 LVCMOS 或 LVTTL 单端输入转换为 LVDS 输出。LVDS 接收器将 LVDS 输入转换为单端 LVCMOS 或 LVTTL 输出。

更低的 I/O 电压要求

较小工艺技术的开发已将数据采集平台的内核电源电压降至 2.5V、1.8V 和 1.2V。这些平台通常只发送和接收与电源电压匹配的信号。TI LVDS 产品系列中的大多数器件的运行电压为 3.3V，并且仅接受和输出 3.3V 单端信号。这意味着在没有电平转换器的情况下，这些器件的 I/O 通道不支持这些平台所需的较低电压信号传输要求。TI 应用简报如何使用 3.3V LVDS 驱动器/接收器 + 电平转换器支持 1.8V 信号 详细说明了如何实现这一点。本应用手册还提供了设计实现的实用技巧和注意事项。为了为任何应用选择合适的电平转换器，TI 逻辑指南 是另一个有用资源。





设计灵活性和更低成本的 FPGA

尺寸更小的 CMOS 工艺是提供内部集成 LVDS 接收器可行性的限制因素，无法支持 LVDS 标准的整个共模电压 (VCM) 范围。该标准允许 ±1V 共模接地漂移，这意味着 VCM 高达 2.2V。此外，有可能发生较大接地漂移的系统设计还可从外部 LVDS 接口中进一步获益，该接口可提供高达 5V 的扩展共模范围电压。具有集成 LVDS 接口的 FPGA 通常更加昂贵。在某些设计中，外部 LVDS 接口可提供系统设计灵活性并降低复杂性和成本。
3：更低的功率预算

使用低功耗数据采集平台有助于优化功耗，从而允许使用更便宜、更可靠且更小的系统，并通过减少对风扇或散热器的需求来降低热设计复杂性。应用特定集成电路 (ASIC) 是具有固定逻辑源的不可编程逻辑器件，从而支持可预测的功耗，而现代 FPGA 需要三个独立的电源，并且总体功耗取决于设计。

TI 应用手册借助 TI Designs 加快 FPGA 电源设计 重点介绍了如何将电源管理集成电路 (PMIC) 用作集成电源解决方案。此链接提供了使用德州仪器 (TI) 处理器的电源解决方案的全面概述。该网站还包含与其他热门处理器和 FPGA（例如 Altera 和 Xilinx）兼容的电源解决方案。
结语

尺寸更小的 CMOS 工艺降低了内核和 I/O 电压要求，并限制了数据采集平台中内部集成 LVDS 接收解决方案的可行性。DS90LVRA2-Q1 双通道 LVDS 接收器是一种具有集成功能的外部解决方案，无需为需要低至 1.8V 输入的平台单独使用电平转换器件。此解决方案提高了设计灵活性，同时减少了元件数量，并支持许多几何尺寸更小的 CMOS 工艺的更低电压信号要求。DS90LVRA2 双通道 1.8V 接收器和 SN65LVDS4 单通道接收器具有类似的优势。
