SiC MOSFET模块iXPLV操作说明
SiC MOSFET模块iXPLV操作说明
应用说明
4 / 14 2024-12-11
版本1.0.4
© 2021 -2024
东芝电子设备与存储株式会社
SiC MOSFET模块（iXPLV）的特点
碳化硅（SiC）是一种具有高击穿场、饱和电子的半导体材料
与硅（Si）相比。因此，当用于半导体时
器件，它们实现了更高的耐压性、更高的开关速度和更低的导通电阻
与Si器件相比。预计这将是下一代低损耗设备，有助于降低
功耗和系统小型化。

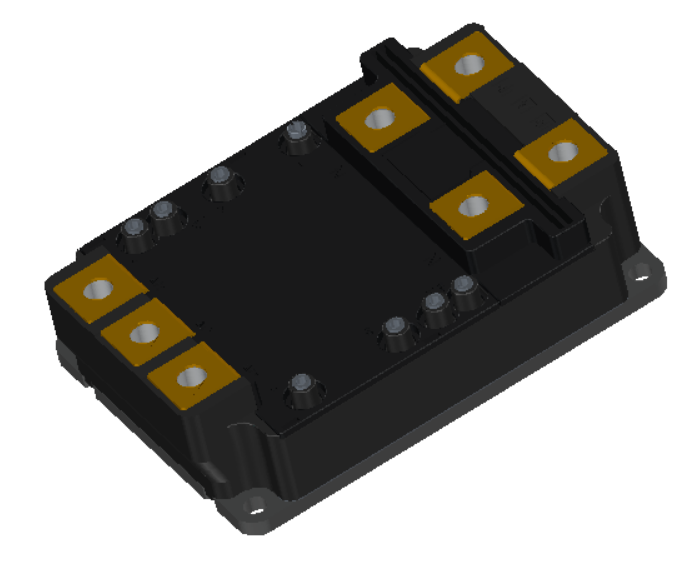

iXPLV（智能柔性封装低压）是一种配备硅的SiC MOSFET模块
用于工业设备的碳化硅（SiC）MOSFET芯片。这个新模块满足了高-
用于工业应用的紧凑型设备，
以及可再生能源发电系统。
内部电路
iXPLV是一种电路配置，其中两个设备安装在封装中。它有一个热敏电阻
用于温度感测，电感用于电流感测。
用于温度感应的热敏电阻安装在端子6和8之间。请参阅数据表
用于热敏电阻的额定电阻和B值。
电流感测电感（LsCS）安装在端子1（电流感测端子）之间
以及端子8（下臂源感测端子）。LsCS值请参考数据表
